Toprak konuşuyor

Sensörü okuyup kendi eşik sayılarını bul

⚠Hattı kurmadan hiçbir modülü takma. Kartta tek 5V pini var; modülleri oraya sığdıramazsın. Breadboard'un o iki uzun sırası kendi içinde baştan sona bağlıdır — bir ucuna elektrik verirsen hattın tamamına gider.

⚠Kırmızı ile siyahı ters takarsan sensör ısınır. Hemen çıkar.

Önce şunu bil

Sensör sana "%40 nemli" demez. Sadece bir sayı verir. O sayının ne anlama geldiğine sen karar vereceksin.

Ve dikkat — o sayının aralığı kartına göre değişir:

Bu yüzden internette gördüğün "500'ün altındaysa sula" gibi hazır sayılar sende çalışmaz. Kendi sayını kendin bulacaksın. Buna kalibrasyon denir ve ölçüm yapan her cihazın işi budur.

Önce besleme hattını kur

Bu bölümü bir kez yapıyorsun ve kitin sonuna kadar bir daha dokunmuyorsun. Ama atlarsan Görev 2'de tıkanırsın, o yüzden şimdi oku.

Kartında tek bir 5V pini var. Bu kitte beş modül 5V istiyor: toprak nemi, DHT11, LCD, su seviye ve röle. Beş kabloyu tek deliğe sığdıramazsın.

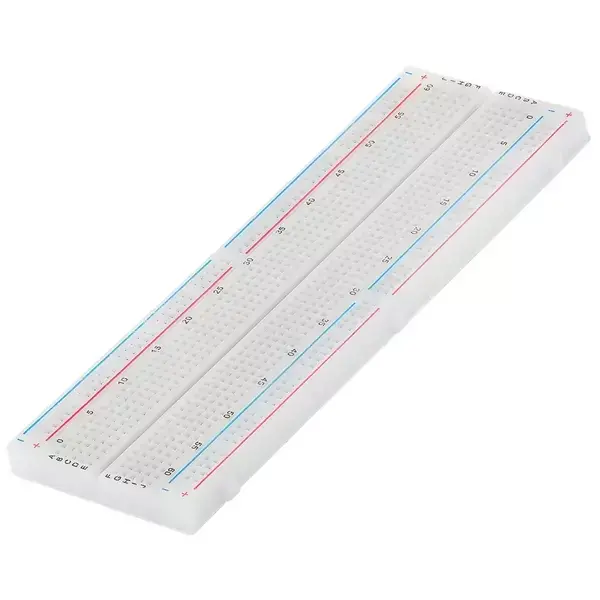

Çözüm breadboard'un kenarındaki iki uzun sıra. Onlara besleme hattı deniyor:

İki kablo, hepsi bu. Bundan sonra her modülün VCC'si + hattına, GND'si − hattına gidiyor — karta değil.

Neden çalışıyor? Breadboard'un o iki uzun sırası kendi içinde baştan sona bağlı. Bir ucuna elektrik verirsen hattın tamamına gider. Ortadaki delikler ise farklı: beşerli gruplar halinde ve yukarıdan aşağı bağlı, soldan sağa değil. Bir modülün iki bacağını yan yana deliklere takarsan birbirine değmez; alt alta takarsan değer. Breadboard'un tek kuralı budur.

Bir tuzak var: bazı breadboard'larda uzun sıralar ortadan ikiye bölünmüştür. Kenardaki kırmızı ve mavi çizgiye bak — çizgi ortada kesiliyorsa hat da kesiliyor demektir. O zaman kartı bir yarıya, modülü diğer yarıya takarsan hiçbir şey çalışmaz ve sebebini bulmak saatler alır. Çözümü basit: iki yarıyı kısa bir kabloyla birleştir, ya da her şeyi aynı yarıya tak.

Deneyap Kart kullanıyorsan iki hat kuracaksın. Analog sensörler 3.3V, LCD ve röle 5V istiyor. Breadboard'da genelde üstte ve altta olmak üzere iki çift hat var: üst hattı 3.3V yap, alt hattı 5V. Karıştırmamak için üste küçük bir kağıt yapıştır.

Kur

Sinyal kabloları her zaman doğrudan karta gider, hatta değil. Hattan giden sadece besleme.

Hangi ucun hangisi olduğunu nasıl bulacaksın?

Modülün üstünde küçük harflerle pin adları yazar: VCC, GND, A0 gibi. Ama bu yazılar bazen minik, bazen soluk, bazen de hiç yok. Kitin en sık sorulan sorusu bu.

Sırayla dene:

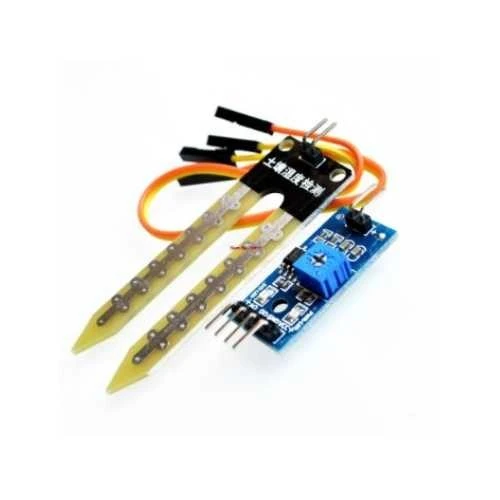

1. Yukarıdaki fotoğrafa bak. Kitindeki parçanın birebir aynısı ve hangi ucun ne olduğu fotoğrafın üstünde yazıyor. Önce oraya bak.
2. Modülü ışığa tut, açıyı değiştir. Serigrafi yazılar düz ışıkta kayboluyor, yandan bakınca çıkıyor. Telefonun kamerasıyla yakınlaştırmak da işe yarar.
3. İşaretlere bak. + ve − sembolleri neredeyse her modülde var. S, A0, DO ya da OUT yazan uç sinyaldir.

Hâlâ emin değilsen tahmin etme. Yanlış takılan bir besleme kablosu modülü yakabilir ve geri dönüşü olmaz. Aşağıdaki WhatsApp'tan modülün fotoğrafını gönder — beş dakikada cevap gelir. Bir modülü yakmaktansa beş dakika beklemek iyidir.

Bu alışkanlık kalıcı olsun: emin olmadığın bir kabloyu takma. Profesyonel mühendisler de bilmedikleri bir konnektörü veri sayfasına bakmadan takmaz. Bilmemek ayıp değil, tahmin etmek ayıp.

Kod

Bunu olduğu gibi yaz ve yükle:

const int TOPRAK_PIN = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int deger = analogRead(TOPRAK_PIN);
  Serial.print("Toprak: ");
  Serial.println(deger);
  delay(1000);
}

Araçlar → Serial Monitor aç. Sağ altta hız 9600 olsun.

Olmadıysa

Şimdi sen yap — üç ölçüm

Bu üç sayıyı deftere yaz. Görev 3 ve 4'te lazım olacak:

Havadaki sayı senin "en kuru", sudaki sayı senin "en ıslak" değerin. Bütün eşiklerini bu ikisinin arasından seçeceksin.

Kendini test et

Soru: Su mu daha büyük sayı verdi, hava mı? Sence neden?
